Sabes cómo instalar correctamente una guía lineal?

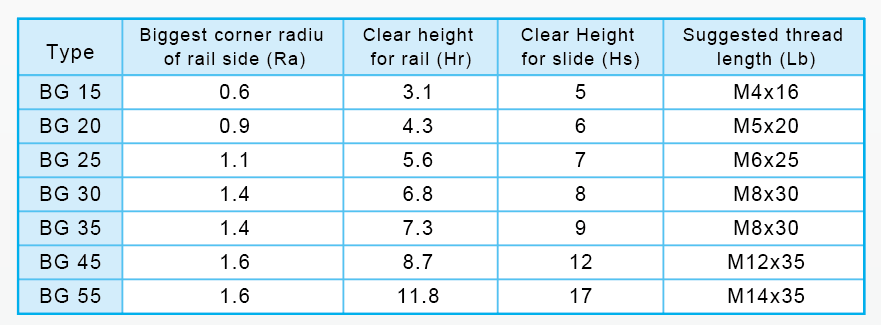

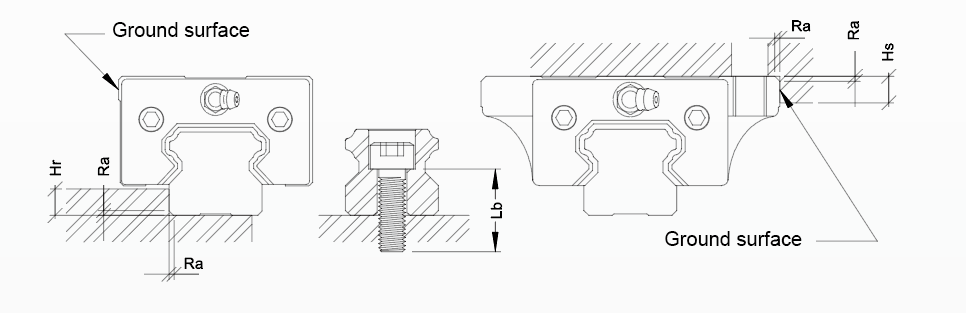

❶ Principios de diseño de instalación
Pasos de montaje de guías lineales

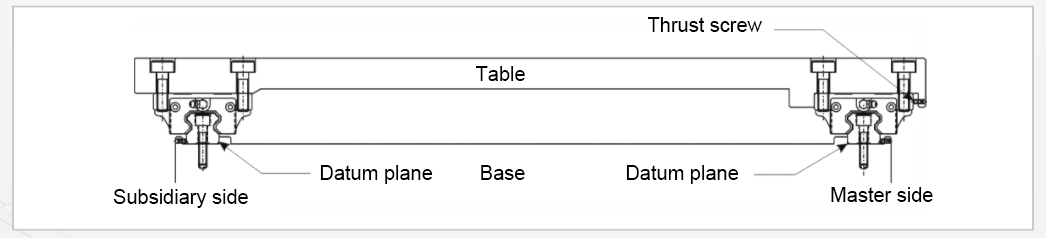

La imagen muestra un ejemplo estándar de instalación paralela, en el que la plataforma de instalación tiene las siguientes características:
1. La plataforma fija (Base) tiene dos superficies de referencia (Datum plane) para la instalación de los rieles lineales.
2. La plataforma móvil (table) tiene una superficie de referencia de posicionamiento lateral y tornillos de sujeción.
3. El lado principal de soporte (Master side) y los tornillos de sujeción de la plataforma móvil (table) están en la misma posición lateral.
❷ Pasos de instalación
Paso1.

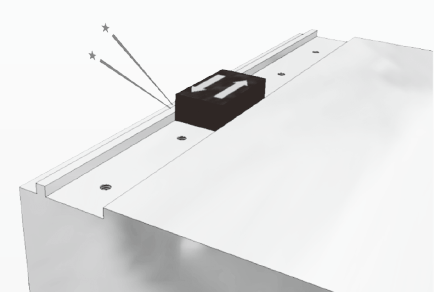

Antes de la instalación, es necesario limpiar
los bordes, la suciedad y las marcas superficiales en la superficie de
instalación de la máquina. Nota: La superficie de referencia del riel de guía
está recubierta de aceite antioxidante. Antes de la instalación, limpie la
superficie de referencia con aceite de limpieza y luego instale. Después de la
eliminación del aceite antioxidante, la superficie de referencia es propensa a
la oxidación. Se recomienda rociar aceite lubricante con baja viscosidad.
Paso2.

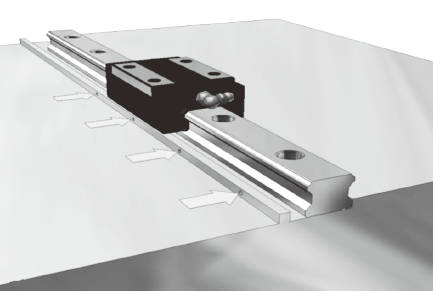

Coloque suavemente la guía principal en la base y use tornillos de fijación lateral u otros dispositivos de fijación para hacer que la guía se ajuste suavemente a la superficie de instalación lateral. Asegúrese de que los agujeros de los tornillos estén alineados antes de la instalación. Si los agujeros de los tornillos del soporte no están alineados correctamente y se fuerzan a fijar, puede provocar desviaciones importantes que afectarán significativamente la precisión de la instalación y la calidad del uso.
Paso3.

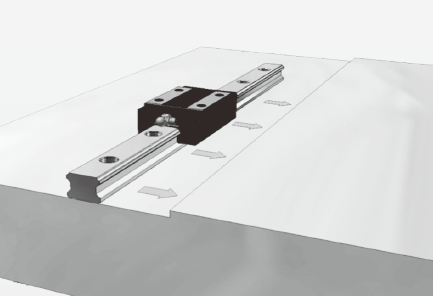

Desde el centro hacia los lados, apriete
ligeramente los tornillos de posicionamiento del riel deslizante en orden. Haga
que la guía y la superficie de instalación se ajusten ligeramente. El orden de
apriete comienza desde el centro del riel deslizante hacia ambos extremos, lo
que puede lograr una mayor precisión. Después de apretar ligeramente la
superficie de referencia del riel deslizante, aumente la fuerza de sujeción
lateral de la superficie de referencia del riel deslizante para que la guía
principal pueda ajustarse correctamente a la superficie de referencia lateral.
Paso4.

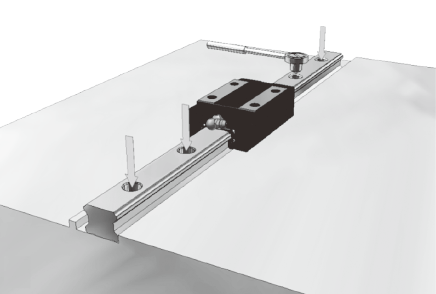

Usando una llave dinamométrica, apriete los
tornillos de posicionamiento del riel de manera gradual, según el material de
la plataforma, seleccionando el par de apriete adecuado.

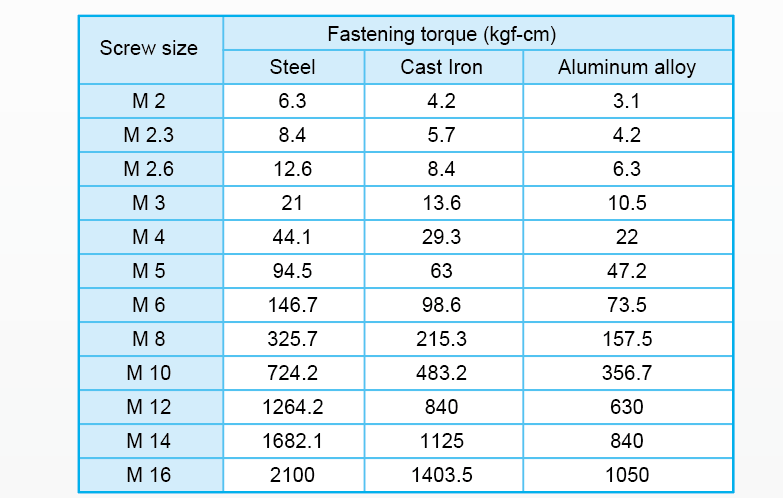

Par de apriete recomendado para los tornillos de los raíles
Paso5.
Utilice el mismo método de instalación para instalar la vía secundaria y, a continuación, instale individualmente el deslizador en la vía principal y secundaria.
Es importante tener en cuenta que después de instalar el deslizador en la guía lineal, debido a la limitación del espacio de instalación, muchos accesorios adicionales no pueden ser instalados posteriormente, por lo que es necesario instalarlos durante este paso (los accesorios adicionales pueden ser una boquilla de aceite, conectores de tubería de aceite, o un sistema de protección contra el polvo, entre otros).
Paso6.

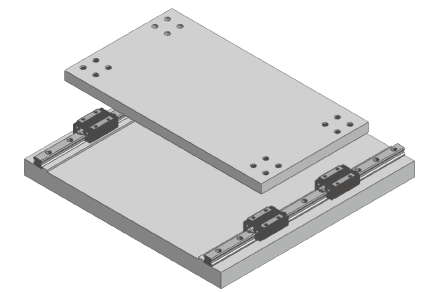

Coloque suavemente la plataforma móvil (tabla) sobre los soportes deslizantes de la riel principal y secundaria.
Paso7.
Apriete el tornillo de ajuste lateral en la parte superior de la plataforma móvil. Después de la instalación de la posición, apriete los siguientes tornillos de fijación en el siguiente orden.

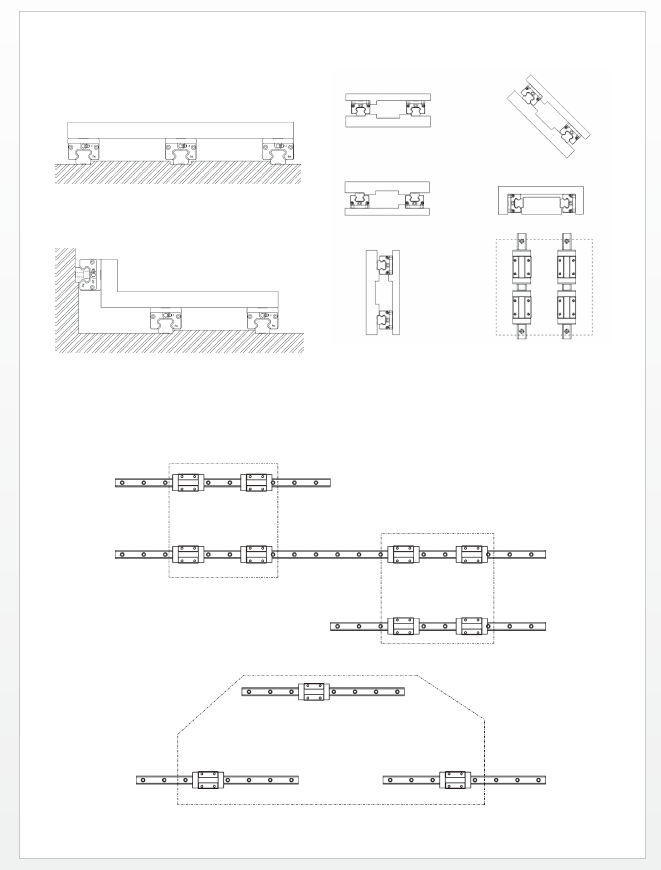

❸ Modos comunes de instalación de guías lineales:

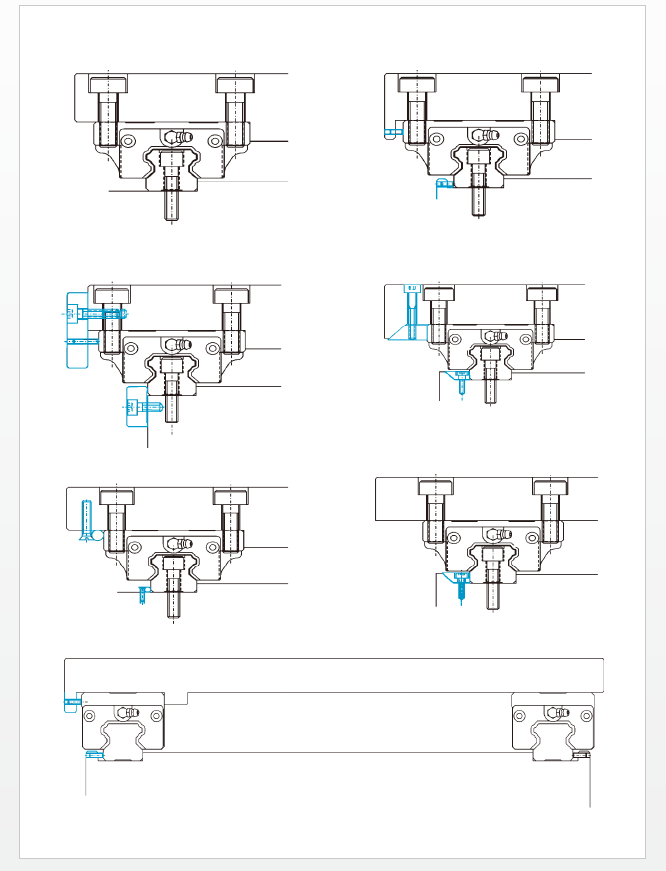

❹ Modos comunes de fijación
❺ Uso en paralelo

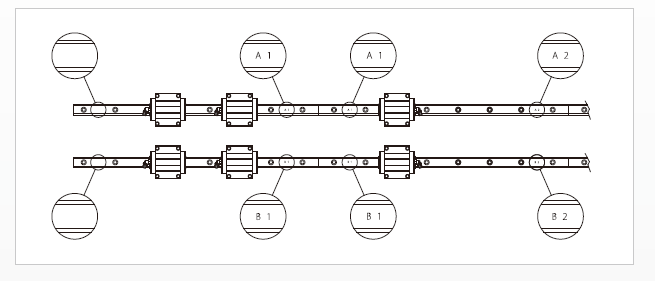

Cuando la longitud requerida excede la longitud estándar de un solo riel, se utilizarán dos o más rieles para alcanzar la longitud requerida y se unirán mediante un acoplamiento.
Para usar el acoplamiento, siga las instrucciones de instalación que se muestran en la imagen.

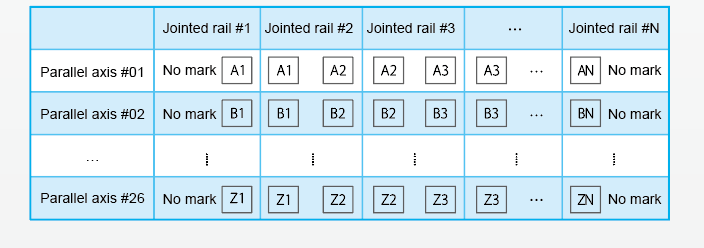

El modo de codificación se muestra en la siguiente tabla:
